产品概述

LNLR-UGS 型石英玻璃管彩色液位计是传统玻璃板及玻璃液位计的换代产品，是一种直观式一次测量表。它具有内部结构设计严密外观精细，维修、安装方便等特点。它广泛应用于石油、化工、冶金、电力、制药、造纸等行业的各种透明液体储罐及锅炉上，如油品、液化气、化工原料等介质的储罐。安装在各种液体储罐及锅炉上，通过它直观地观察到容器中液体的变化，有液部位显示绿色，无液部位显示红色，随液位升降而自动连续变化。

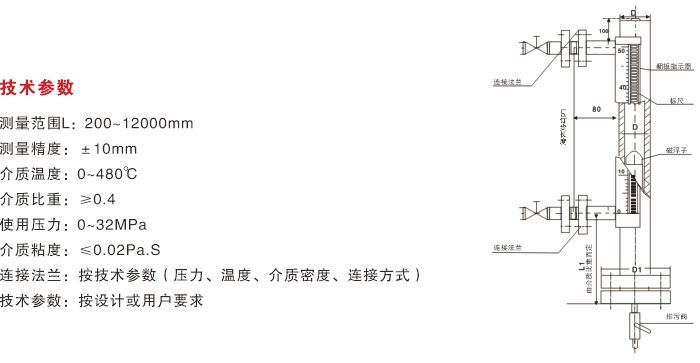

结构原理

液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中液位升降时，液位计主导管中的浮子也随之升降，浮子内永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱或翻板翻转180°，液位目升时，翻柱或翻板由白色转为红色，当液位下降时，翻柱或翻板由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

安装和使用

1. 首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

2. 液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，最大偏角≤3°。测量范围＞4m时，在安装使用过程中应增加中间支撑点。

3. 液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
