用途及特点

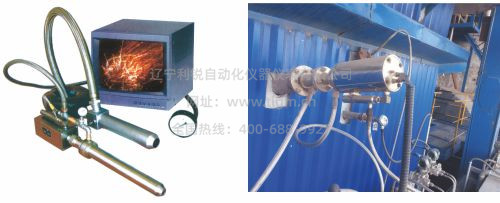

内窥式火焰电视监视仪是专用于监测炉内照度较低的循环流化床锅炉及垃圾焚烧炉、三废炉等炉内物料燃烧状态的彩色工业电视系统，只要光照度大于10LUX的环境条件下也能清晰成像，在国内处于领先地位。对于循环流化床锅炉，因为炉内为密封状态，在点火及投料过程中极易造成高温或低温结焦，而炉内照度又很低，国内现有常规的炉膛火焰监视装置看不到炉内物料状态。采用循环流化床内窥火焰监视仪可看到炉内物料状态并指导投料并及时发现结焦趋势，从而避免结焦或投料过多造成点火过程中灭火。投料过多极易将火压灭，即使在正常燃烧时，炉内照度也非常低，通常在300LUX以下，而国内常规产品需在500LUX照度下才能工作。所以只有采用LNLR-HFTV-LH 型产品，才能指导投料及配风操作并在远离现场在操作室内清晰看到炉内的点火及流化的燃烧状态，从而实现安全经济运行。

循环流化床内窥火焰监视仪采用无风源结构，只需利用鼓风机一次风即可（17000Pa左右）由于流化床温度较低（温度在850°-900°）所以无须采用电动退膛，潜望镜管可直接通过预制管法兰安装炉壁上；也不需要高压仪表风冷却（耐温1600℃）本装置安装在流化床锅炉密相区和疏相区之间，通过无风源潜望镜管的光学系统和摄像机的转换，可以使操作者通过显示屏上清楚看到点火时效果，燃料流化状态、燃烧状态以及返料口的返料状态。为了避免扬火爆燃、返料突入爆燃、油气爆燃，本装置是我公司针对流化床锅炉燃烧特性专门设计，产品特点特性：

1. 镜头采用耐高温耐磨材料；

2. 由于炉内温度低，摄像机采用低照度摄像机；（光照大于10LUX）

3. 无需高压仪表风冷却，只需一次风式鼓风机风冷即可；（1700Pa）

4. 产品无需退膛机构，手动进退即可，维护安装简单方便。

技术参数

1. 观察视场角范围：90°

2. 保护罩工作温度：≤70℃

3. 所需风源：现场一次风      风压：≥3kPa      风量：≥2m3/min      风温：≤80℃

4. 工作电源：AC220V  50Hz  200VA
