产品概述

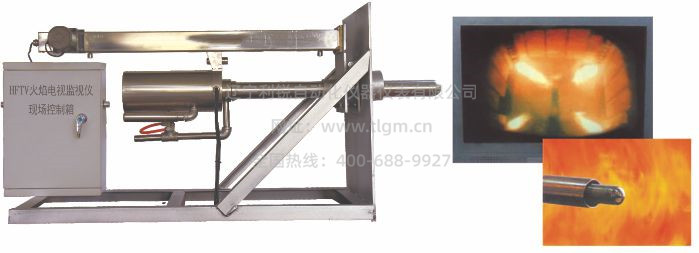

LNLR-HFTV型火焰监视仪是运用于电厂、电站、化工、钢铁等行业的，煤粉炉、燃气炉、裂解炉、垃圾焚烧炉等高温工业锅炉的监视装置，专门监视锅炉炉内的点火状态，燃烧情况，灭火保护的监视装置。内窥火焰监视装置是根据不同锅炉选择合适的安装位置，将耐高温潜望管及镜头，通过电动退膛机构把高温潜望管及耐高温宝石镜头伸进炉膛内，通过光电信号转换至控制室内的显示器上，运行操作人员可以通过显示屏，清楚的看到锅炉火焰燃烧的真实图像。（从点火到运行的燃烧状态以及锅炉的不正常灭火），燃气炉能通过火焰监视仪清楚的看到炉内的水冷壁、炉墙、炉底等真实燃烧情况。从而能够及时的发现并处理，因各种原因发生的燃烧缺陷或者不正常停炉，避免事故的发生，给运行操作人员安装一套“火眼金睛”是锅炉安全生产不可缺少的产品，给客户带来安全经济效益。

工作原理

本产品将高清潜望镜（前端耐高温宝石镜头）安装在计算好开孔位置的炉墙上，电动退膛机构将潜望镜头伸入炉膛内，通过光学部分采集炉内的燃烧图像，摄取炉内火焰燃烧信号，再由炉内光学镜头采集火焰光学信号转换成电信号，输送及控制室的显示器上，从而操作人员在操控室内就能清楚的观察炉内火焰燃烧的真实情况，及时解决隐患缺陷，运行人员能通过炉内的燃烧情况进行司炉操作。

由于现场炉内温度高，本装置采用仪表风源对潜望管及宝石镜头进行通风吹扫，以防止镜片结焦，附着灰尘，以保护镜片清洁，能够不间断及时反应炉内燃烧情况。

摄像机与潜望管连接，为避免摄像机因环境温度过高造成超高温停机，摄像机保护罩采用魔管制冷器，对摄像机进行有效的制冷降温保护。

在没有仪表风源的情况下，可采用大于7KPa的鼓风机对潜望镜管进行吹扫、冷却保护，为了避免温度过高镜头结焦，我公司采用电动退膛式火焰监视仪，它能使设备在断风或超温时，自动将潜望镜头退出炉膛（自动报警），以免因高温造成镜片结焦、附着灰尘，操作人员也可以在控制室内通过鼠标进行进退膛操作，也可以直接接入DCS系统进行操作。

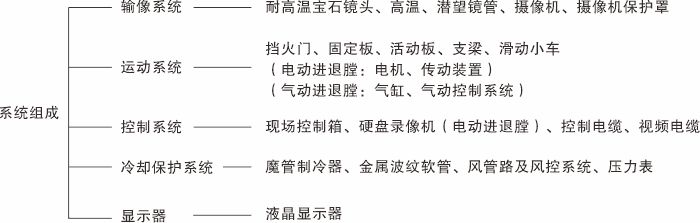

系统组成

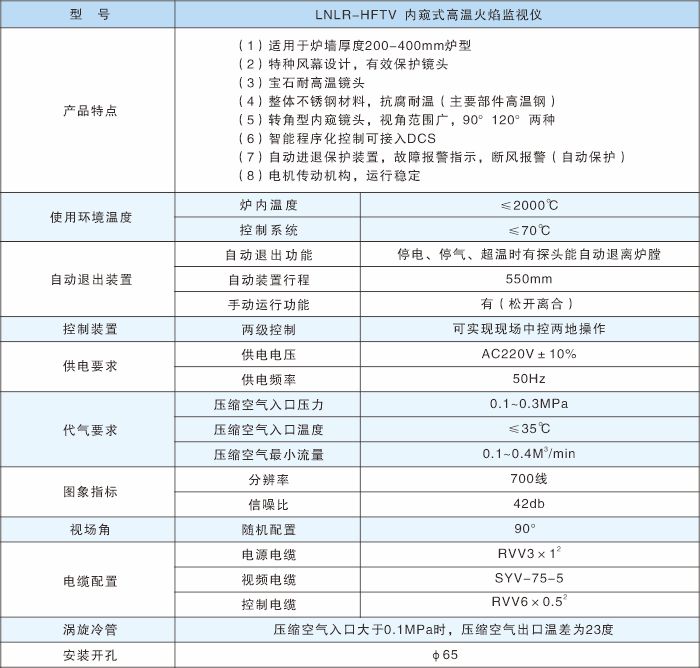

技术参数
